巖板切割設備的全面介紹

眾所周知，巖板切割設備是專用于切割巖板的巖板加工設備，每一個巖板加工企業都少不了要備一臺以上的切割設備。那么大家對巖板切割機械了解多少呢？不了解或是了解不全面的也不需要著急，小編給大家全面介紹巖板切割設備。

1．基本原理

其工作原理是將被切割的巖板由輸送帶輸送到工作臺上，首先機械定位把巖板位置對好，帶有金剛石刀輪的切割頭靠程序控制分別沿X向和Y向移動，對基板進行切割。機器的控制部分采用CNC運動控制卡，驅動部分應用了先進的交流伺服電機。

2．設備組成機構

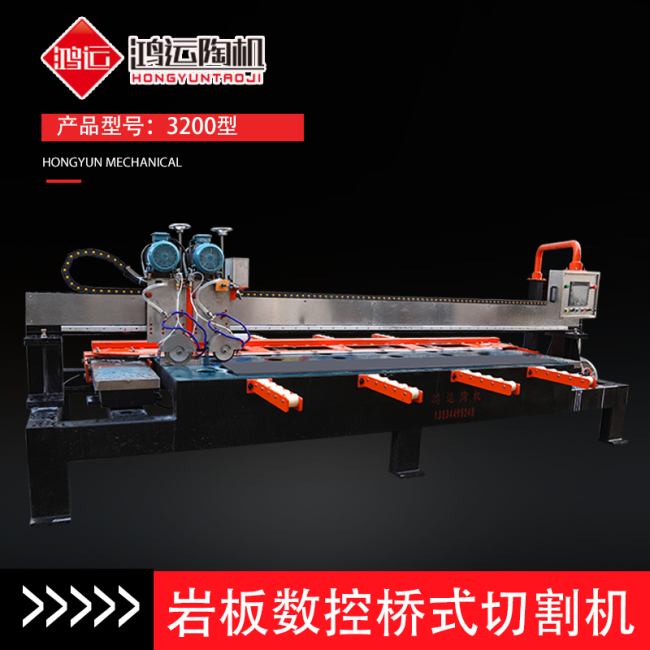

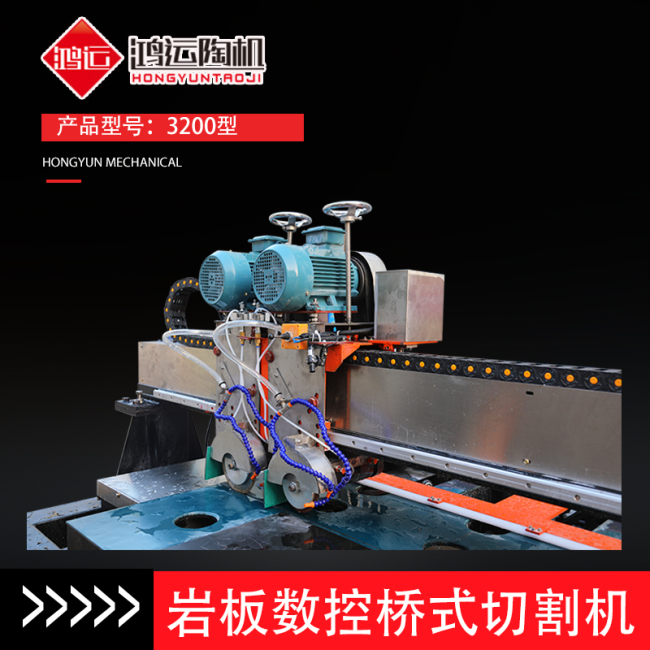

全自動切割機：由底架機構、橫梁機構、巖板加工桌面、刀頭機構、輸送機構、機械定位機構、電氣控制系統組成。

3．詳細工作步驟

整個工作過程有PLC自動控制或手動控制均可完成，手動方式主要在設備調整和維修時適用，每個動作可單獨

完成，也可用來進行正常工作。給出取片信號（人工、自動均可）后，翻轉、系統工作，電機驅動機械反轉機構使吸

盤臂翻起，并達到和巖板一樣的傾斜角度時翻轉停止，前移動電機使吸盤移動，頂部吸盤旁的檢測開關接觸到巖板時，

前移電機停止。此時真空系統工作，吸盤開始吸附巖板，當真空壓力開關達到設定壓力時，根據巖板厚度可調真空泵停止，吸盤的伸縮

連桿機構通過電機驅動把巖板提升起來，在此工位約停數秒后，確保單片巖板吸起，電機驅動機械翻轉機構使巖板反

轉至傳輸臺面，伸縮連桿機構使吸盤與巖板同時降落，吸盤吹壓縮空氣快速釋放巖板，傳動機構啟動將 巖板片送到

上片機前端至信號點停止。接著整個機架移動自動找到零位后停止，等待切割臺發出信號，便可與切割臺同速將巖板

片送至切割臺上，巖板送出后自動循環上片程序工作，此機臺可根據所需巖板厚度任意選定工位取片。

4.設備性能

1）底架材料選用國家標準含錳型材橋梁鋼（Q345A）焊接成型并經過時效處理，此類鋼材綜合力學性能良好，塑性和焊接性能良好。表面經過特殊除銹工藝去除表面銹斑和表氧化層,底層噴高級環氧化底漆,表面噴涂高級汽車漆；

2）設備經過專業的結構軟件分析，保證其機臺的穩定，動態的平衡，力學的強度均達到最完美的配合，并確保桌臺結構不變形；

3）設備具有一鍵復位功能，只需按一下觸摸屏就能完成自動啟動之前的所有準備工作，大

5.大提高工作效率；

4）整體線纜、氣管布置合理，完全密封；

5）切割供油方式：設有雙油路（分為一般切割油和高級切割油），并有空氣過濾裝置，保證切割油的使用清潔，切割時自動注油，和下刀同步（兩種切割油也可以同時都注，主要是真對TCO,Low-e等巖板）；

6）導軌才用高速靜音直線導軌，切割精度高，噪音??；

7）驅動部分才采用先進日本安川伺服電機，使設備性能可靠、誤差小、效率高;

巖板切割設備的全面介紹就介紹到這里了，希望對需要了解的用戶帶來一些幫助。更多的巖板設備相關知識，需要了解的朋友們請致電：18666532535.
